Incontro del 17 dicembre

E così è in archivio anche l'ultima riunione dell'anno del gruppo di appassionati di radioascolto dell'area torinese che - come di prassi - si ritrova il terzo sabato del mese presso la scuola Sacra Famiglia di Torino.

E' stata l'occasione per ritrovarci davanti ad uno dei più classici dolci della tradizione natalizia, ben annaffiato da spumanti dolci e secchi, contornato da altre delizie e leccornie.

Ha fatto gli onori di casa il Prof. Dante Cavagnino, il professore di greco del liceo che tanta parte ha avuto nella formazione di alcuni di noi (mica per nulla ci ritroviamo lì!).

E tra un boccone ed una bevuta abbiamo osservato da vicino l'Unun 9132sw della Balun Designs, di cui al post precedente.

L'appuntamento è per il prossimo anno e prossimo mese, al terzo sabato. Auguri a tutti!

(Foto by IZ1ESH Beppe)

Unun 9:1 Balun Designs

Ecco il pacco appena arrivato dagli USA. Giusto il tempo di fare un po' di ordine (si fa per dire...) e di spazio nello shack, ed è subito aperto!

La confezione è assolutamente a prova di urto, e quattro esemplari sono pronti da estrarre e da osservare...

Ogni pezzo è convenientemente confezionato ed abbondantemente arrotolato nel pluriball

Ed ecco nella sua magnificenza un esemplare di UnUn 9:1, modello 9132sw, della famosa ditta Balun Designs, molto più grosso di quanto appare nel sito del produttore http://www.balundesigns.com/model-9132-9-1-unun-1-5-54mhz-2kw/

Ecco il suo interno, un esempio di perfetta cablatura e filatura, con ottime saldature e materiali di prima qualità (vedi la tabella più in basso).

Nella foto del particolare si apprezzano tutte le qualità di questo prodotto, che sono presentate e sottolineate nella tabella qui sotto e nel video a fondo pagina

Core Material	Custom mix low permeability ferrite by Fair Rite Products for maximum bandwidth. Core is coated and sealed for long term durability.
Winding Type	Single core with trifilar wire winding configured as 9:1 unun Downward impedance transformation by factor of 9. i.e. 450 ohms to 50 ohms.
Winding Material	14 gauge Superior Essex Heavy build polyamideimide Allex 240 Winding Wire. Windings are inserted into Teflon tubes increasing total breakdown to 10,000 volts.
Power Rating	1 to 54 MHz - 2kW.
Useable Frequency	1 to 54 MHz
Insertion Loss	Less than .02db
Connectors	SO-239 connectors are silver plated with Teflon insulation. Studs and eyebolts are 1/4 inch. Alternate connectors and Mounting Options are available in the Accessories section.
Hardware	All Stainless Steel
Enclosure Type	NEMA rated 4x marine grade junction box for outdoor installations. Cover utilizes integral neoprene gasket for weatherproof integrity.
Dimensions	4x4x2 inches for main body of unit Dimensional Drawing of Standard Enclosure
Additional Info	Very high efficiency. Weight 1lb 4oz.

Se la differenza di prezzo non fosse stata esagerata, avrei sicuramente acquistato i pezzi dal distributore italiano (http://www.skyhamradio.com); ma il ricarico era eccessivo e nonostante le tasse doganali acquistando i pezzi direttamente negli USA ho speso quasi la metà.

Nella tabella qui sotto, che riporta le misure suggerite dal costruttore, ci sono le diverse lunghezze di filo per realizzare una Half Wave End Fed, dove l'Unun 9:1 trova la sua applicazione più specifica. L'antenna di casa mia è infatti un'installazione siffatta, lunga circa 38 metri.

Kenwood TS-2000

Credo che non ci sia nulla di meglio di un paio di belle fotografie per significare l'arrivo dell'ultimo arrivato nella mia stazione di radioamatore:

Nell'eventualità non si fosse capito, si tratta di un Kenwood TS-2000, ricetrasmettitore multibanda HF/50/144/430 MHz, le cui caratteristiche sono ben note e non vale la pena ribadirle ancora (si possono consultare sul sito del distributore).

Sarà compagno fedele sicuramente per molto tempo!

- Software, hardware, firmware, manuali, modifiche, recensioni, specifiche, prove ed altro su:
http://iz0fib.jimdo.com/info-e-modifiche-su-radio-e-accessori/kenwood/ts2000/

- Kenwood TS-2000 su http://www.rigpix.com/kenwood/ts2000.htm

- Altre modifiche (espansioni, transponder, altro) su http://www.pianetaradio.it/radio/kwts2000.htm

- Kenwood TS-2000 su Wikipedia: https://en.wikipedia.org/wiki/Kenwood_TS-2000

- Modifiche di sensibilità in LW e MW con il solo cacciavite: http://laradioa360gradi.blogspot.it/2015/09/kenwood-ts-2000-modifiche-in-rx.html

- Un video in italiano: https://youtu.be/lidh8Eq5qDI

- Sostituzione dei led di retroilluminazione cambiando il colore del display: http://www.is0gup.com/TS-2000.asp

Contest Alpe Adria 2016

La scorsa estate, esattamente il 7 agosto, avevo partecipato dalla località di Prarostino all'edizione annuale del Contest Alpe Adria in VHF, nella categoria C: portatile max power 50 W.

Leggo ora sul sito dell'ARI la classifica ufficiale:

Category C - Portable Stations, max power 50 W
N.	Call	Locator	Points	QSO	ODX Call	ODX Loc	QRB	PWR	ANTENNA	Asl-m
1	TK/IK2OFO	JN42QW	63.033	189	DK5KMA/P	JO50KM	851	50	134 SHARK + 9 HM	600
2	IK2FTB/6	JN63GN	50.074	169	SP6KEP	JO90CK	877	50	9 El. F9FT	1450
3	IW2NVW	JN44SV	34.174	140	YU1ES	KN04GG	874	50	2x6 hm 1 x 9 hm	560
4	IQ5PT	JN54HD	32.988	162	IZ8WGU	JM88AQ	757	50		1892
5	IU4FNO	JN63EU	28.509	117	F6DCD/P	JN38RQ	657	50	9 El. F9FT	1200
6	IW3AJN/3	JN55MQ	25.204	131	EA5GX	IM99WV	1115	50	17 El. Tonna	1766
7	IQ4FE	JN44VO	21.963	122	9A1N	JN85LI	570	50	Cushcraft Yagi 10 El.	1284
8	IV3CYT	JN65SW	18.790	75	IS0BSR	JN40PQ	678	50	4X8 YU7EF
9	IV3GAP	JN66QD	18.304	87	IS0BSR	JN40PQ	691	25	2X5 El..	821
10	IZ3NWP	JN55QL	15.589	95	IS0BSR	JN40PQ	559	30	Maspro Yagi 10 El.	410
11	IK1YNZ	JN33UT	13.137	39	9A1N	JN85LI	752	50	17 B2 Yagi	100
12	IW2LXD	JN45IV	12.545	67	HA2R	JN87UE	703	35	7 El. DK7ZB	1050
13	I2ZSI/6	JN63PL	11.036	44	IK3UNA/1	JN35TF	491	35	Yagi 6 El.	310
14	IK2TLA	JN55CC	10.823	62	OK1KIM	JO60RN	654	50	Tonna 17 El.	15
15	IK4LFI	JN54FL	10410	64	IS0BSR	JN40PQ	433	50	11 El. F9FT	720
16	IN3AHO	JN56MJ	8628	38	HA2R	JN87UE	515	50	14 El. AHO	733
17	IK0BDO/5	JN54LB	8238	40	IS0BSR	JN40PQ	400	3	7HJN-BDO	1250
18	IK1QLD/1	JN34PU	7447	35	S59DGO	JN75FO	568	45	9 El. Eco Antenne	740
19	IK2RLN	JN45UR	7402	43	IS0BSR	JN40PQ	562	50	Yagi 20 El.	320
20	IZ5CMI	JN53EN	7266	40	S53D	JN76BD	413	40	6 El.	7
21	IK3XTY	JN55JS	6716	49	TK/IK2OFO	JN42QW	335	05	hb9	1118
22	IK4VFB	JN54AS	6115	39	OK1CRM	JN69JJ	555	50	Cushcraft 15 El.	290
23	IK2PCU/1	JN33XU	5740	16	IZ8WGU	JM88AQ	887	50	17 El. Tonna	200
24	IQ5LV	JN53LS	5172	23	IW8WGU	JN88AQ	672	30	9 El.	0
25	IZ0CVF	JN61BX	4599	20	IK3UNA/1	JN35TF	512	50	Tonna 11 El.	30
26	I1HNU	JN35WL	4587	27	S59DEM	JN75DS	500	45	8 El.Yagi	300
27	IW5AXW	JN53FU	4393	27	IZ8IBC	JN70HR	488	45	2X11 El. Tonna	45
28	IK5AMB	JN53GU	3828	21	9A1N	JN85LI	535	50	16 El. F9FT	40
29	IN3AUJ	JN56WT	3665	15	HA2R	JN87UE	445	40	5 El. Yagi	1487
30	IK0BAL/IV3	JN66IE	3635	24	E7DX	JN84GK	358	50	8 El.	283
31	IK2OFS	JN45KP	3496	21	JN84GK	JN75DS	421	50	direttiva 9 el	280
32	IZ3PZI	JN55NK	3431	30	S59DEM	JN53LE	251	50	Diamond X-510N	67
33	I2IOJ	JN45UQ	3151	25	IZ5FDD	JN63GN	326	50	5/8 Vert + 5 El. Yagi	235
34	IK5ZQC	JN53IQ	3113	15	IK2FTB/6	JN70HR	461	50	tonna 17 el	12
35	IZ3QFG	JN65CA	3003	22	IZ8IBC	JN44OQ	240	50	VERTICAL	0
36	IW3HJC	JN55XW	2698	14	IW2HAJ/1	JN83FO	440	25	Yagi 5 El.	280
37	IZ1TRK	JN44MK	2650	17	9A0KG	JN40PQ	418	2	5 El. Yagi	848
38	IZ3QOI	JN64FU	1964	13	IS0BSR	JN44OQ	258	30	verticale	0
39	IK4XQT	JN54QJ	1756	15	IW2HAJ/1	JN66FC	209	50	4 El. Tonna balcone	143
40	IK5SQS	JN52NJ	1639	10	IW3SOX	JN44OQ	298	3	Yagi 5 El.	550
41	IZ1GJH/1	JN44SG	1114	9	IW2HAJ/1	JN34PU	190	50	Yagi 4 El.	800
42	IU2FRL	JN55JE	1090	14	IK1QLD/1	JN53LE	223	5	Diamond X510	20
43	IZ8YUX/1	JN35QI	187	2	IZ5FDD	JN44OQ	163	50	Diamond MR 77	694

Nella pugna sono stato supportato dall'amico Valerio IK1MTV che mi ha fornito generi di conforto mangerecci e beverecci; e soprattutto mi ha fatto ripartire essendosi scaricata la batteria dell'auto!

Magari per la prossima edizione riusciamo ad organizzarci meglio e a raccogliere maggiori soddisfazioni.

Incontro del 19 novembre

Riunione di un gruppo di amici appassionati di radioascolto dell'area torinese che si trovano il terzo sabato del mese presso la scuola Sacra Famiglia di Torino.

Un pomeriggio di novembre non troppo freddo ci ha permesso di attardarci all'aperto per montare due antenne e provare a fare alcune prove con lo strumento Metro VNA 250, un Vector Network Analizer, le cui caratteristiche possono essere lette sul sito del produttore: http://www.metrovna.com/metrovna-it/

Le due antenne in questione sono state una Mini Whip, costruita da Beppe IZ1ESH su progetto di Roeloff Bakker PA0RDT, che trovate - tra tanti siti - anche su http://dl1dbc.net/SAQ/miniwhip.html
ed un filo tenuto da canna da pesca di 9 metri, con alla base un Bal-Un T36 (bal-un con rapporto 1:36 della MiniCircuits) ed un filo di contrappeso circa della stessa misura.

La riunione è stata, come vedete dalle foto, parecchio affollata ed i risultati delle prove sono stati inattesi ed interessanti.

Nella foto qui sotto l'analisi della Mini Whip di Beppe IZ1ESH, dove su uno smartphone collegato via bluetooth al Metro VNA, si può osservare una carta di Smith.

Qui sopra Paolo IZ1MLL alle prese con un ricevitore palmare ed un'antenna loop per la ricezione della banda radioamatoriale dei 2 metri, costruita da Luigi I1LEP.



Effetti di ostacoli, direttività ed oggetti interferenti sull'antenna loop, catturati e resi ampiamente visibili dal Metro VNA.

Ed ecco qui sotto la banda passante, estremamente stretta, quasi una lama di coltello, dell'antenna loop con cui sono state effettuate diverse prove.

Un grazie agli amici Gabriele Bosco, Beppe Cicchelli, Pietro Cornacchia, Valerio Cavallo, Marino Ferrero, Guilio Giammetta, Paolo Romani, Franco Sergio, Bettino Tosetti, Rodolfo Zucchetti, che sono intervenuti, mi hanno sopportato e supportato ed hanno reso interessante ed istruttivo il pomeriggio.

Tutte le foto sono di Beppe Cicchelli IZ1ESH, che ha autorizzato la pubblicazione.

Kenwood, un po' di storia recente

Alcuni siti sulla Rete danno date diffrenti circa gli anni di produzione e commercializzazione di alcuni ricevitori Kenwood; c'è stato un veloce scambio epistolare con l'amico Rodolfo IZ1SCM, per il quale alcune date circa i modelli R 600, R 1000 ed R 2000 non erano credibili. Ci siamo dati quindi da fare per sciogliere i nostri dubbi.

Mi è venuta in soccorso una pubblicazione sicuramente competente ed autorevole presente nella mia radio-biblioteca, Shortwave Receivers, Past & Present: Communications Receivers 1942-2013, la cui copertina è presente qui sotto.

Ebbene, a pag. 370 del libro ci sono i dati riguardanti il ricevitore Kenwood R 600:

Si evince che la radio è uscita dalle fabbriche nel 1982 ed è stata prodotta fino al 1985.

A pag. 371 ci sono i dati del ricevitore Kenwood R 1000:

Si evince che l'anno di nascita della radio fu il 1979, e venne prodotta fino a tutto il 1985.

A pag. 372 vengono riportati i dati del modello R 2000: prima uscita anno 1983, anno di fine produzione 1992. Nella stessa pagina ci sono i dati relativi al modello R 5000: prima uscita anno 1987, anno di fine produzione 1996.

Per completare la ricerca storica ecco altri ricevitori...
Kenwood QR-666: prima uscita anno1974, fine produzione anno 1976.
Kenwood R 300: prima uscita anno 1976, fine produzione anno 1979.
Kenwood R 599: prima uscita anno 1970, fine produzione anno 1979.
Kenwood R 820: prima uscita anno 1979, fine produzione anno 1979.
Kenwood RZ-1: prima uscita anno 1988, fine produzione anno 1992.

Kenwood R 1000

E' appena arrivato a casa, ma si tratta di un pezzo da considerare vintage, il suo anno di produzione infatti è il 1979: è il Kenwood R 1000 (forse sarebbe più esatto chiamarlo Trio Kenwood R 1000, visto che sul frontale compare ancora il famoso marchio con la foglia stilizzata). Ecco spiegato il perché della foto in bianco e nero virata seppia.

Ma a dispetto della data di produzione, l'apparato denuncia una freschezza di disegno ed una modernità circuitale e tecnica tale da renderlo superiore a più blasonati e costosi ricevitori coevi.

Nella parte sinistra del pannello frontale trovano posto l'interruttore di accensione ed i comandi per le varie impostazioni dell'orologio/timer (una utilità purtroppo praticamente scomparsa nei moderni ricevitori); appena più sotto si trovano le prese per l'uscita di cuffia e l'uscita di registrazione.

Nella parte centrale del frontale trovano posto l'indicatore digitale di sintonia, che diventa all'occorrenza indicatore dell'ora e delle impostazioni di accensione e/o spegnimento programmato; appena sotto un S-Meter analogico retroilluminato ed i tasti dimmer (per abbassare le luci del pannello) e Noise Blanker.

Appena spostato sulla destra trova posto la grande manopola di sintonia sovrastato da una scala graduata analogica.

Sulla destra, a partire dall'alto, trovano posto un comando coassiale per tono e volume, un comando per attenuazione a 4 posizioni (con attenuazione fino a 60 dB!) e subito sotto il comando di pre-selezione della sintonia a passi di 1 MHz.

A fianco di questo comando ci sono 4 interruttori impilati, due per un filtro stretto/largo in modo AM ed i due comandi per USB ed LSB.

Si tratta di un ricevitore a doppia conversione con sintesi di frequenza a PLL; ecco le caratteristiche:
Double Conversion: 1st IF 48,055 MHz, 2nd IF 455 kHz
Sensitivity: SSB < 0.5 uV; AM < 2 uV
Selectivity: AM Wide: 12 kHz a -6dB; 25 kHz a -50 dB AM Narrow: 6 kHz a -6 dB; 18 kHz a -50 dB SSB/CW: 2.7 kHz a -6 dB; 5 kHz a -60 dB
Frequency range: 200 kHz - 30 MHz
Mode: AM, SSB, CW

Un sentito grazie a Franco Baroni che me lo ha ceduto ad un prezzo molto (ma molto) più che onesto.

Ultime originali QSL

225th birthday of Samuel Morse celebrated by Hungarian Radio Amateur Society
Special event call, 16-27 Apr. 2016

---

Celebrating 500 Years of German Purity of Beer Law from 1516
announced in INGOLSTADT a.d. DONAU - BAVARIA - GERMANY
In April 1516 the bavarian county assembly came together in Ingolstadt at the river Danube chaired by Duke Wilhelm IV.
This assembly approved a law presented by the Duke and thereby established it as common law for entire Bavaria, that for the brewing of beer only barley, hop and water were allowed as ingredients.
German beer has until today to be produced by law of the Federal Republic of Germany only with malt, hop, yeast and water.
Therefore the purity law of beer from 1516 is the oldest, till today existing food act in the world.

---

17th Anniversary Of The August 17 1999 Earthquake In Marmara.
At 17 August 1999 00.02Z,a big earthquake destroyed to Marmara region of Turkey and unfortunatelly more than 50.000 persons (including 4000 in our city) passed away...
We commemorate the dead with respect and longing.

---

Salvatore Todaro S526 MI-1315
Sommergibile Classe U212A
SPECIAL CALL ARMI MI-1315
Italy

---

Between monday 26 september 2016 and monday 24 october 2016
Radio Club Leuven will activate a special-event callsign from it's Radio Shack:
O N 5 0 0 U T O P I A
Celebrating that 500 years ago the English philosopher Thomas More wrote his novel "Utopia".
In the year 1516 this was published by Erasmus and printed by Dirk Martens in the Belgian city of Leuven/Louvain.

---

STATION SPECIALE TM160NT, EN HOMMAGE A NIKOLA TESLA
L’HOMME QUI A INVENTE LE 20éme SIECLE

Special activation URC - 160th anniversary of the birth of Nicolas Tesla

---

La mia prima trasmissione in 80 metri con mio cognato IU1HGK, tra Pinerolo e Finale Ligure.

Loop magnetica

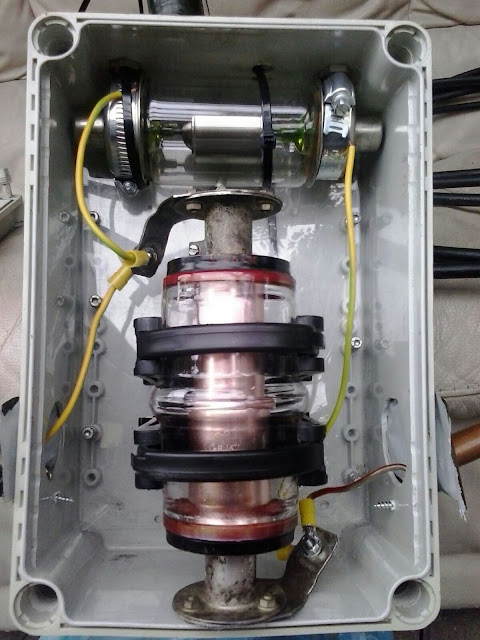

La scorsa settimana l'amico Dino IK1LJK mi ha invitato a provare un collegamento in 40 metri tra casa sua (Torino) e casa mia (Pinerolo); avendo già tentato di collegare Torino in banda 40 metri con scarsi risultati, mi sono davvero stupito di poter effettuare QSO con Dino con segnali splendidi intorno al 9+20 per me e per lui. Ecco il segreto della riuscita del collegamento:

Si tratta di un'antenna dal Q molto alto, risonante su 7092 kHz, realizzata con loop principale di 190 cm in tubo di rame e due condensatori variabili sotto vuoto in parallelo per complessivi 77 pF. I miei complimenti a Dino per l'ottimo risultato.

L'antenna è stata usata domenica 16 ottobre per lo Jota-Joti edizione 2016 ad Avigliana insieme al Gruppo Scout AGESCI Avigliana 1 e al Capo Branco Giorgio IZ1RFD.

Incontro del 15 ottobre

Essendo saltata la riunione di settembre del gruppo di appassionati di radioascolto dell'area Torinese, questo di fatto è il primo incontro dopo le vacanze estive. Ci siamo ritrovati, anche se con qualche importante defezione, come sempre in un'aula della scuola Sacra Famiglia di Torino (che ovviamente ringraziamo per l'ospitalità), scuola che ha visto alcuni di noi scaldarne i banchi in un lontano passato.

Ci siamo divertiti, in modo istruttivo ovviamente, osservando ed analizzando le prestazioni del Metro VNA Deluxe 250, un Vector Network Analizer dal costo abbastanza contenuto e dalle prestazioni veramente eccellenti; l'apparecchio lavora assolutamente stand alone e non ha bisogno del computer per mostrare grafici, scale, schemi, per sciorinare dati e cifre relative ad una serie davvero nutrita di parametri ed interrogazioni; sullo schermo del PC ovviamente le cose si vedono più in grande; e grazie ad un'applicazione per Android si può utilizzare anche uno smartphone. Per ora ci siamo divertiti ad osservare larghezze di banda, risonanze, reattanze induttive e capacitive, errori di fase ed altro di alcune antenne per VHF/UHF, cercando anche di interpretare le misure visibili con la carta di Smith.

Ci siamo dati appuntamento per il prossimo mese, con la promessa - tempo permettendo - di issare un'antenna realizzata con canna da pesca e vederne la larghezza di banda, le risonanze, misurarne i parametri specifici e dare una controllata anche al sistema di trasformazione ed adattamento; controlleremo lunghezza e bontà del cavo coassiale e magari anche l'impedenza di ingresso di alcuni ricevitori.

Il programma per computer funziona su tutti i sistemi operativi (Windows, MacOS, Linux) grazie all'ottimo applicativo di DL2SBA Dietmar Krause; l'App per Android è di YO3GGX Dan Toma.

Notte dei ricercatori 2016

30 settembre 2016

La Notte dei Ricercatori anche quest'anno è iniziata molto prima, già nel primo pomeriggio, con l'allestimento dei vari stand, la preparazione degli esperimenti, la messa a punto di questo e di quello, dovendo presentarsi al meglio ad un pubblico variegato e curioso, interessato e molto spesso anche competente.

Anche quest'anno come lo scorso anno l'amico Salvatore IK1OJM ha allestito presso lo stand della sezione ARI di Torino, in piazza Castello, un tavolo con macchine e circuiti di sua costruzione, nella consapevolezza e certezza (ed i fatti lo dimostrano ampiamente) che lo specifico dei Radioamatori è - per chi se ne fosse dimenticato - proprio la ricerca e la sperimentazione.

Per tale motivo grazie alle magie di Salvatore IK1OJM, bambini, ragazzi ed adulti sono stati attratti dalle sue scintille e dalle sue zone, dalla sua macchina scrivente e dalla magia del suono del codice Morse.

Un folto pubblico si è assiepato fin dal primo pomeriggio e fino a tarda sera davanti al tasto telegrafico, desideroso di sentire il proprio nome detto in punti e linee e di vederlo scritto; il tutto condito da informazioni storiche e scientifiche su Marconi, sui suoi esperimenti, sui radioamatori e tanto altro.

Ognuno ha potuto prendere in mano il tasto telegrafico verticale e, guidato con sapienza e maestria, ha potuto battere il proprio nome; prima con paura ed incertezza per poi arrivare ad una battuta soddisfacente. Sentendone il suono e vedendone la traccia.

Nel frattempo, nel resto dello stand della sezione ARI di Torino, veniva irradiato il call II1TO/1, un po' in tutte le modalità, CW, SSB, digitale.

L'appuntamento è per il prossimo anno, per l'edizione 2017 della "Notte europea dei ricercatori".
